一、 功能概述

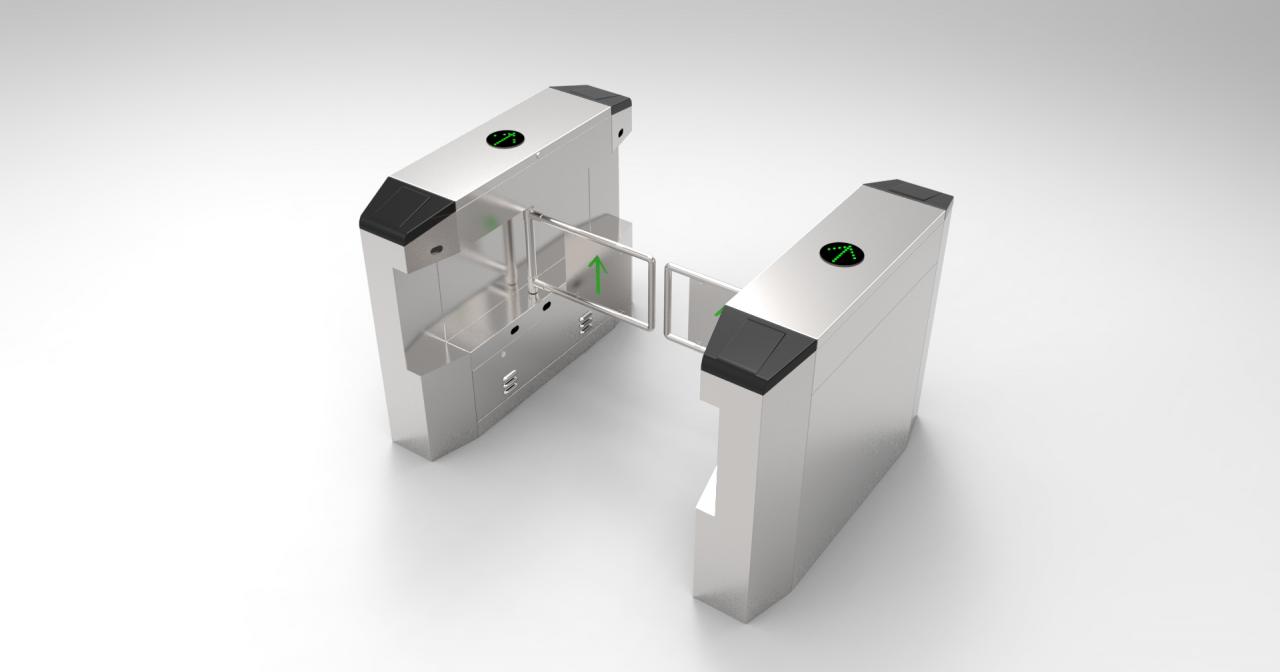

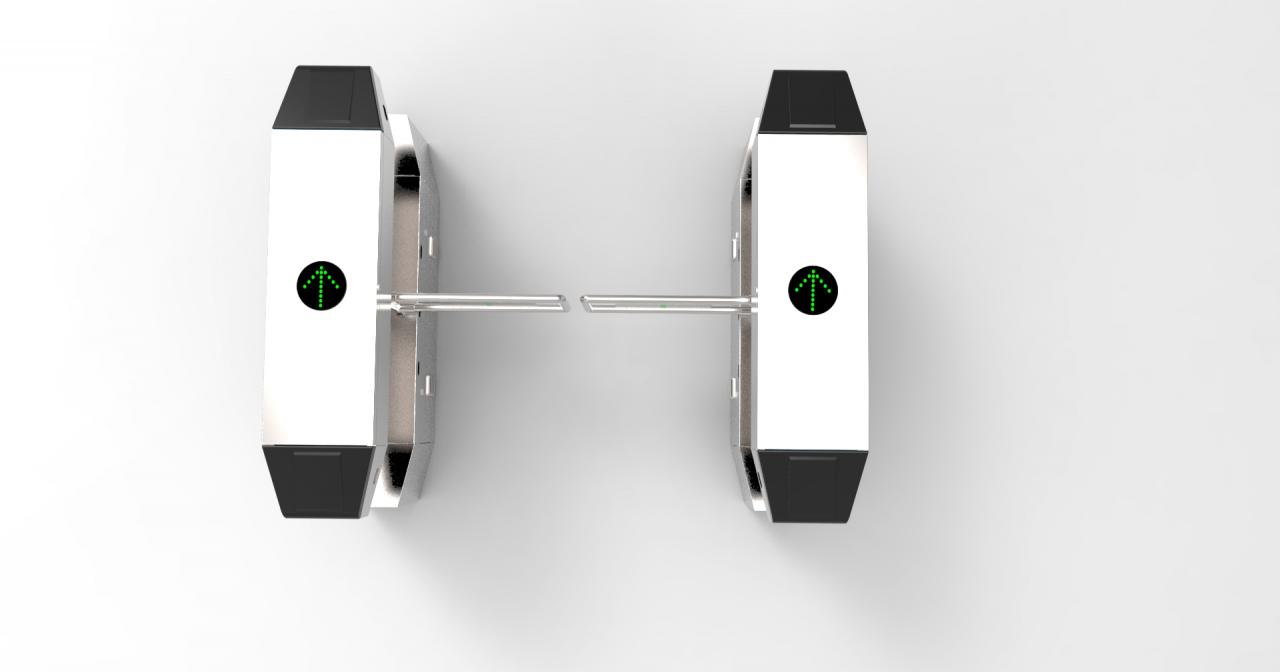

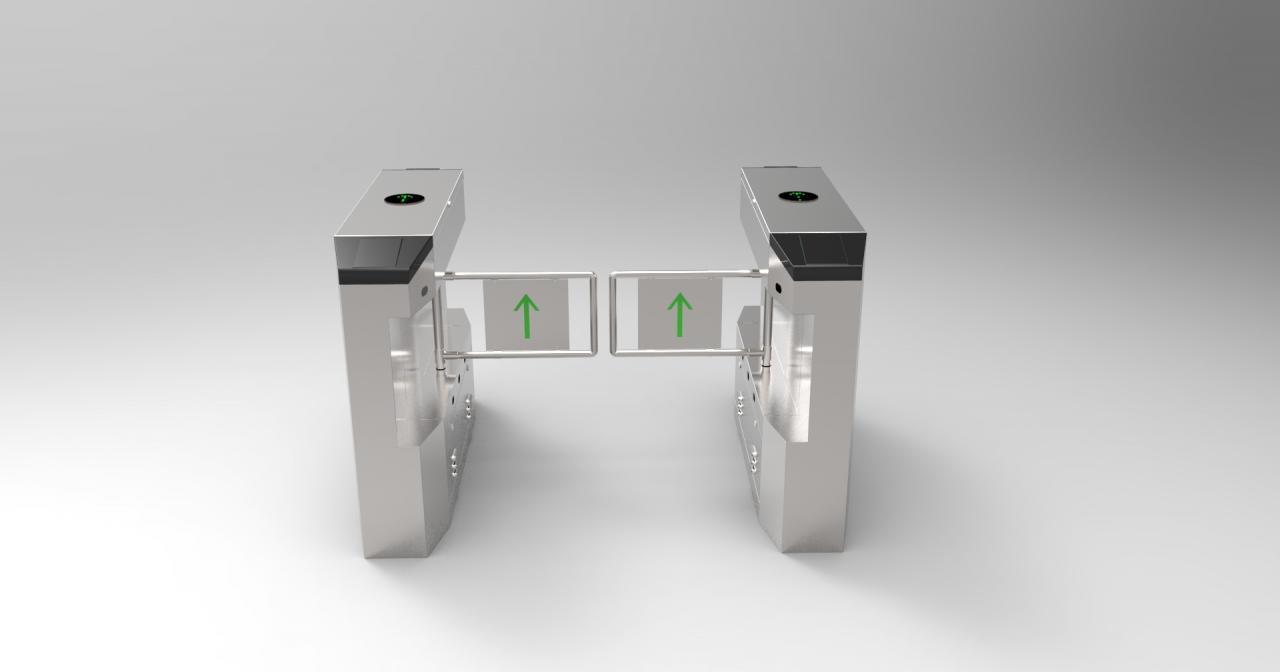

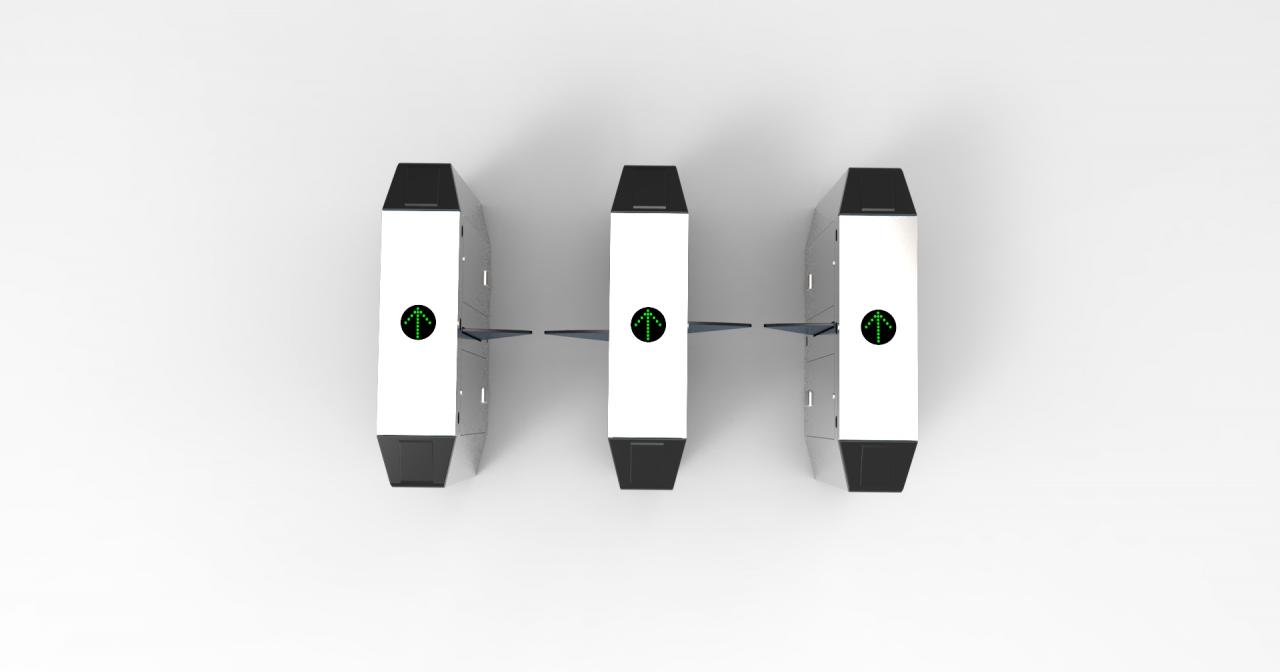

本通道閘是本公司自行開發、研制、生產的智能通道管理設備。該設備把精巧的機械傳動、線路板控制、LED燈光效果及各種讀寫技術有效結合為一體，通過配置不同的讀寫設備，即可完成對通道通行的智能化控制與管理。整個產品機架采用不銹鋼激光切割，數控折彎成型，側柱采用開模PC材質立柱膠殼，造型簡潔美觀，集成各類讀卡器、指紋等，可方便的將ID卡、IC卡等讀寫設備集成在本設備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了滿足消防通道的要求，在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，組織人員疏散。

二、 基本參數
1. 外形尺寸： 長*寬*高：1200 mm *280mm *960 mm
2. 箱體材質： 1.0mm 厚 SUS304
3. 設備重量： 約 44Kg
4. 擺桿材料： SUS304
5. 通道寬： ≤1100mm
6. 環境溫度： -20 度~70 度
7. 工作環境： 室內室外（室外加裝雨棚）
8. 立柱膠殼： 70*60*15mm≤讀卡器允許尺寸≤120*80*23mm（長*寬*高）

三、 技術參數
1. 輸入電壓： 100V~240V
2. 驅動電壓： 24V
3. 設備功率： 35W
4. 響應時間： 0.2S
5. 通行速度： 常開 50 人/分；常閉 35 人/分
6. 通訊接口： RS485
7. 通訊距離： 小于 1200m
8. 開閘信號輸入： 干接點
9. 開關門時間： 小于 1S

四、 功能及特點
1. 具有故障自檢和報警提示功能，方便用戶維護及使用；
2. 可設置雙向刷卡，進刷卡出感應開門等多種通行模式；
3. 防沖功能，在沒有接收到開閘信號時，閘門自動鎖死；
4. 非法闖入、尾隨聲光報警；
5. 紅外防夾功能，在閘門復位的過程中紅外檢測到人在通道中，閘門會自動回到打開狀態；
6. 具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限，復位時間為 5S～25S 可調(默認時間為 5S)；
7. 統一標準的外接端口，可與多種門禁設備連接，并可通過管理計算機實現遠程控制與管理；
8. 斷電后通道自動常開(符合消防要求)，上電自動閉合；
9. 整個系統運行平穩、噪音??；

五、 產品結構及工作原理圖
1. 產品結構主要由機械系統和電控系統兩大部分組成。
2. 機械系統結構：機箱作為載體，其上安裝有方向指示燈、讀寫裝置、紅外線傳感器等；機芯部分主要由機芯、傳動軸、閘門組成。
3. 電控系統由控制板、紅外傳感器、方向指示燈、限位開關、電機、開關電源、蓄電池等組成。
4. 讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；
5. 控制板：產品的控制中心，它接收讀寫器和紅外線傳感器的信號，并對這些信號進行邏斷和處理后，再向方向指示燈、電機發出執行命令；
6. 限位開關：控制閘門轉動的位置；
7. 紅外傳感器：檢測行人位置和起到安全保護作用；
8. 報警器：系統檢測到有非法進入通道的行人時，發出報警提示；
六、 系統工作原理
1. 打開電源，5 秒后系統進入工作狀態；
2. 讀卡器讀到有效卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；
3.主控板接收到讀寫器和紅外線傳感器信息，并進行綜合判斷處理后，向電機發出有效控制信號，使方向指示燈轉為綠色箭頭通行標志，電機運轉，限位開關感應到感應片，給出到位信號，電機停止轉動；
4. 電機轉動一定角度，閘門打開（常開模式時，電機不動作），允許行人通過；
5. 行人根據指示燈標志指示通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控板發出信號，直至行人完全通過通道；
6.若行人忘記讀卡或讀無效卡進入通道時，系統禁止行人通行（常開模式，閘門將關上；常閉模式，閘門不動作；），且發出聲光報警，直至行人退出通道后，解除報警；重新讀有效卡方允許通行；
